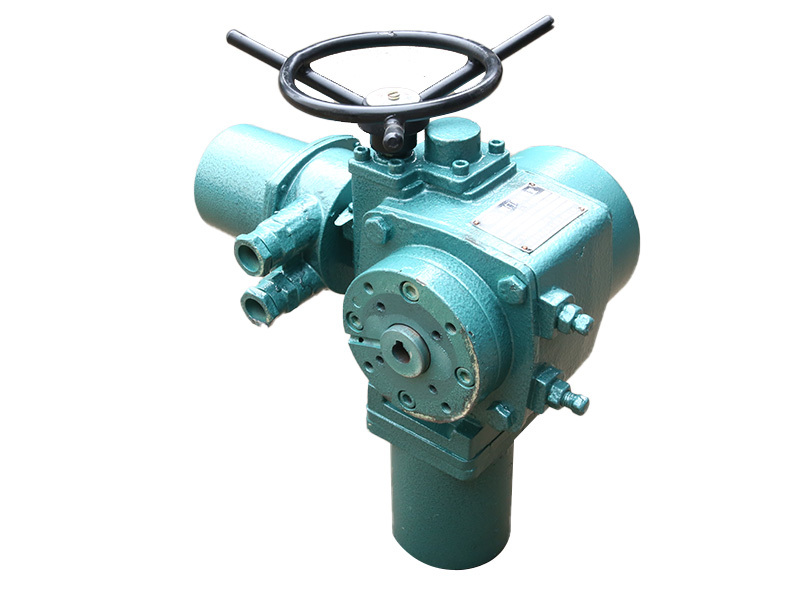

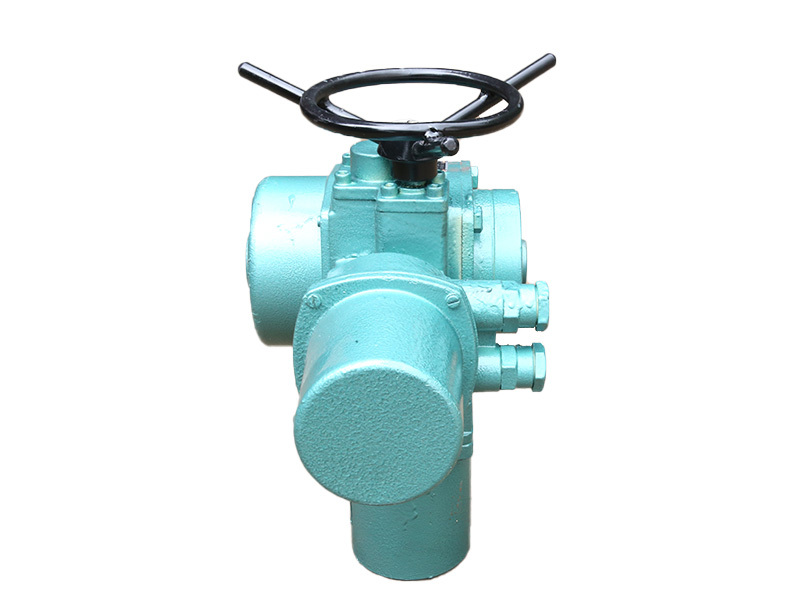

Q型部分回轉電動裝置

根據國外技術成果，公司成功制造出XD3多回轉、XQ3部分回轉和LK-2整體控制式閥門執行機構，該產品適應環境-25℃+80℃ ，防護等級IP67，噪音低，自動化程度高，增加閥位4-20mA輸入，輸出，電機有過熱和缺相保護裝置，開關和電氣部分有防潮加熱器，該產品適合于潮濕度比較大和自動化要求高的系統。

關鍵詞：

閥門電動裝置 | 成套閥門

所屬分類：

產品咨詢：

產品描述

1.概述

部分回轉型閥門電動裝置適用于蝶閥、球閥、旋塞閥和風門擋板等做90°回轉的閥門。QW為- -體式，DQW為疊加式(DZW 型電裝加二級減速器)。用于控制閥門的開啟、關閉或調節，可遠距離控制，也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等部門。

按使用環境分: DQW為部分回轉，QW. DQW為戶外型，QWB. DQWB為隔爆型，QWZ、DQWZ為整體型，QWT. DQWT為調節型。

本產品的性能符合JB/T8528- -1997《普通型閥門電動裝置技術條件》的規定;隔爆型的性能符合GB3836.1-2000《爆炸性環境用防爆電氣設備通用要求》，GB3836.2- -2000 《爆炸性環境用防爆電氣設備隔爆型電氣設備“d" 》及JB/T8529-1997 《隔爆型閥門電動裝置技術條件》的規定。

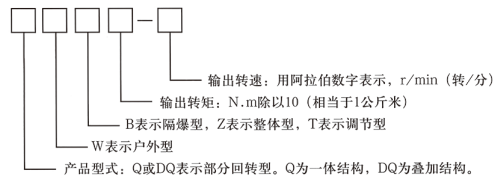

2.型號表示方法

3.工作環境和主要技術參數

3.1電源: 電機為三相交流，380V (特殊訂貨220V或660V)，50Hz(特殊訂貨60Hz2),控制線為220V, 50Hz(特殊訂貨60Hz);遠程控制為24VDC。

3.2工作環境

3.2.1環境溫度: -20~ +60C (特殊訂貨-60~+80C)。

3.2.2相對濕度: ≤90% (25C時)

3.2.3周圍介質: 普通型用于無易燃、易爆和無腐蝕性介質的場所:隔燦型產品有dI和dIIBT4兩種，dI適用于煤礦等非采掘工作面; dIIBT4用于工廠,適用于環境為IIA、IIB級T1-T4組的爆炸性氣體混合物。(詳見GB3836.1)

3.2.4防護等級: 戶外型為IP55，隔爆型為IP65

3.3主要技術參數見表1

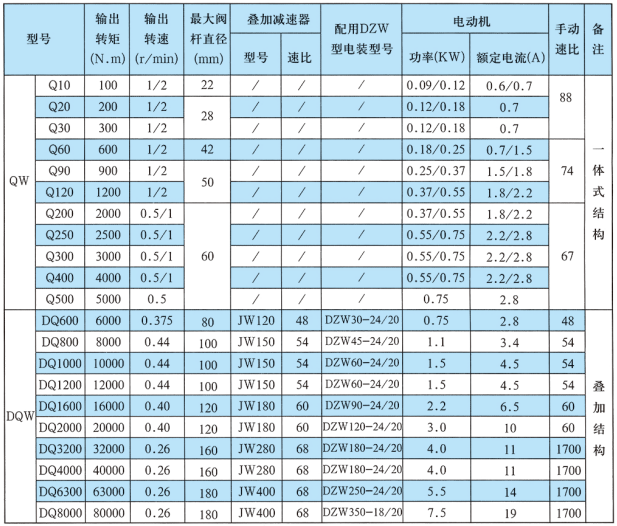

表1 Q和DQ型電裝的主要性能參數

4.結構

4.1一體式的結構

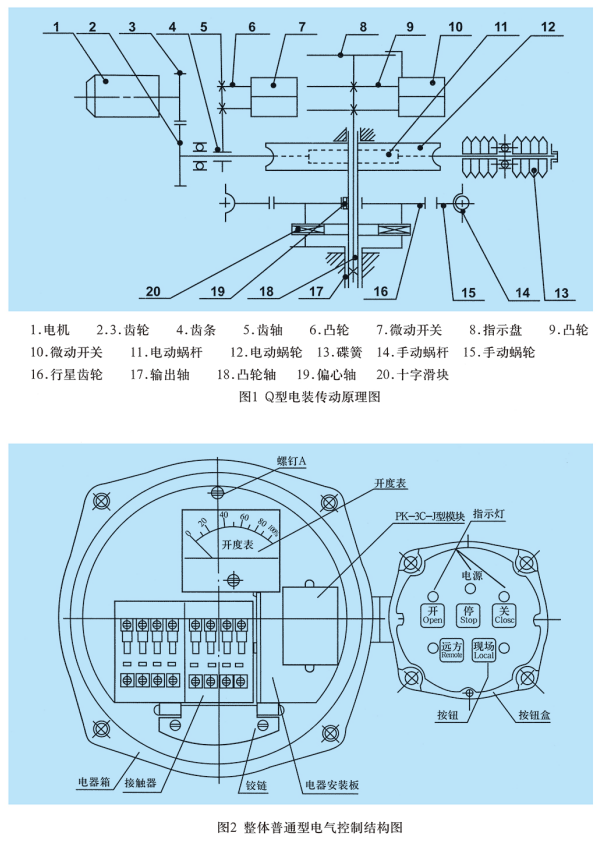

Q和QWB型電裝由閥門專用電機、減速器、行程控制結構、轉矩限位機構、開度指示機構、手輪、機械限位機構等組成。QWB是在Q的基礎上增加了隔爆面，采用了隔爆接線盒和隔爆型電動機。Q型的傳動原理見圖1，整體型電裝是在Q普通型電裝基礎上派生而成，其電氣控制部分結構見圖2。

4.2疊加式的結構

DQ型電裝由本廠生產的DZW型電裝加二級減速器組成。按其使用的Z型電裝，分為DQW戶外型(用DZW的戶外型) ; DQB隔爆型(用DZB的隔爆型)。

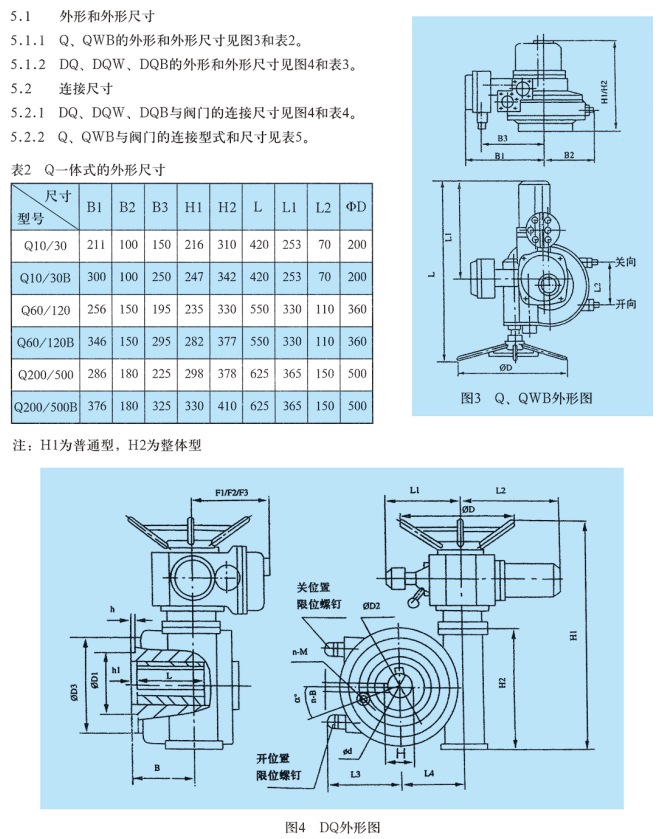

5. 外形及連接尺寸

價格區間900-5000
